도면 저장
캡처 기준
- 서버:
fiber-test.pinksky.kr - 캡처 버전: 테스트 서버 현재 버전 (본서버 반영 여부는 별도 확인)
1. 이 기능은 어디에 있나?
상단 툴바의 도면저장 버튼을 누르면 열립니다.
2. 전체 흐름

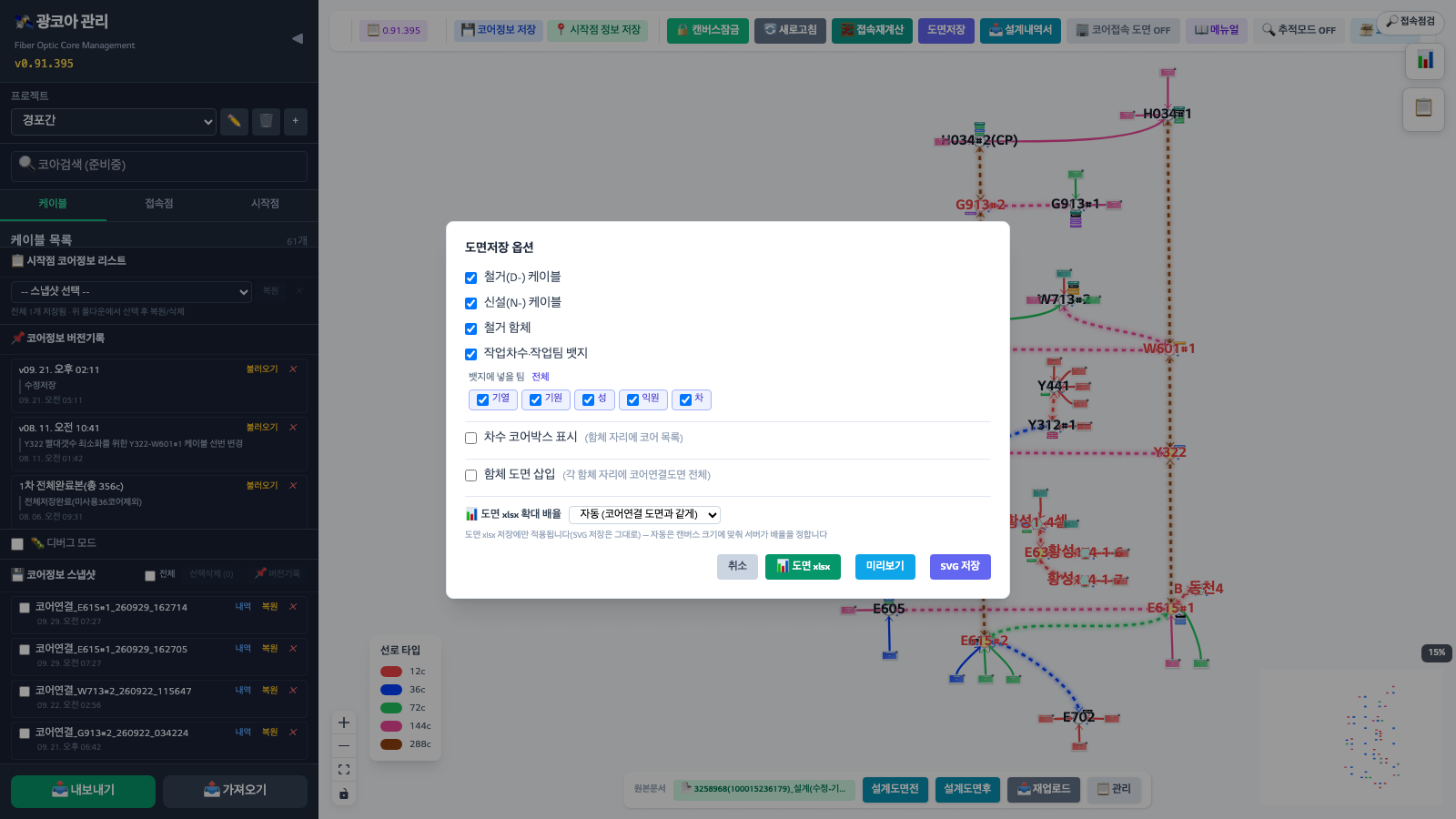

① 도면저장 옵션
도면저장 옵션
이미지를 클릭하면 확대됩니다.
이미지를 클릭하면 확대됩니다.
메인캔버스 도면을 저장하는 팝업입니다.
3. 옵션
| 항목 | 의미 |
|---|---|
| 철거(D-) 케이블 | 철거 케이블을 도면에 포함 |
| 신설(N-) 케이블 | 신설 케이블을 도면에 포함 |
| 철거 함체 | 철거 함체를 도면에 포함 |
| 작업차수·작업팀 뱃지 | 뱃지 표시 (뱃지에 넣을 필터: 기열/기원/성/익원/차) |
| 차수 코어박스 표시 | 함체 자리에 코어를 기록 |
| 함체 도면 삽입 | 각 함체 자리에 코어연결 도면 전체를 넣음 |
| 도면 xlsx 확대 배율 | 자동(코어연결 도면과 감게) / 수동. 도면 xlsx 저장에만 적용(SVG는 그대로) |
저장 형식
| 버튼 | 결과 |
|---|---|
| 📊 도면 xlsx | 도면만 담은 가벼운 xlsx(1시트·도형) — 엑셀에서 낱개 선택·편집 |
| 미리보기 | 결과를 화면에서 미리 봄 |
| SVG 저장 | 선택한 차수만 SVG로 저장 |
4. 주의사항
- 이 팝업의 닫기는 「취소」 입니다.
- 미리보기 없이 바로 저장하기 전에 옵션(신설/철거 포함, 뱃지, 코어박스)을 확인하세요.
