설계내역서
캡처 기준
- 서버:
fiber-test.pinksky.kr - 캡처 버전: 테스트 서버 현재 버전 (본서버 반영 여부는 별도 확인)
1. 이 기능은 어디에 있나?
상단 툴바의 📥 설계내역서 버튼을 누르면 열립니다.
2. 전체 흐름
① 설계내역서 열기

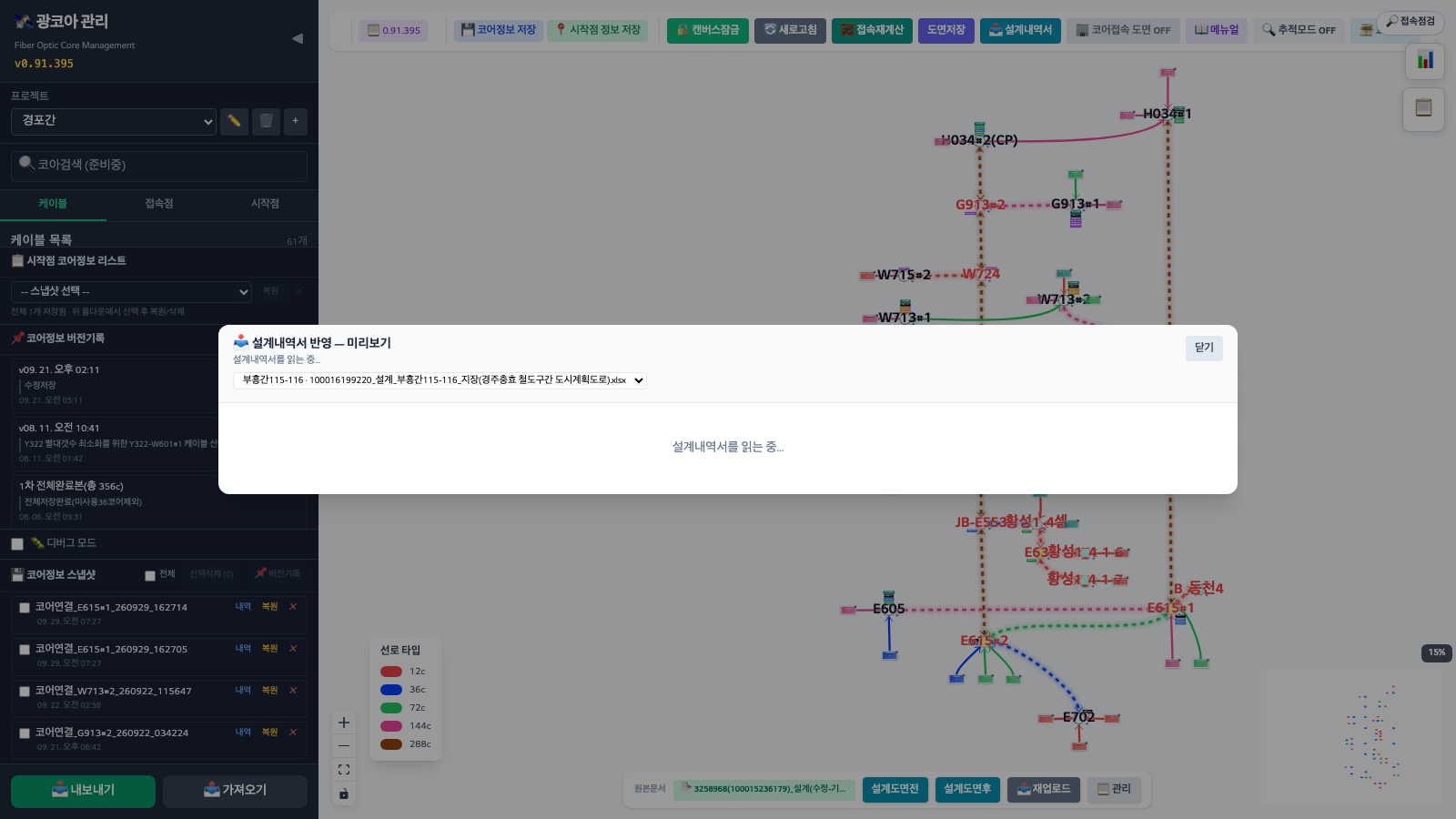

설계내역서 반영 미리보기
이미지를 클릭하면 확대됩니다.
이미지를 클릭하면 확대됩니다.
업로드된 설계내역서(엑셀)를 읽어 만들 함체·시작점·케이블과 그 자리를 미리 보여줍니다(읽기 전용).
3. 화면 구성
- 상단 셀렉트: 반영할 설계내역서 문서 선택
- 미리보기 영역: 설계대로 그려질 노드·케이블 배치 (실제 반영 전 확인용)
- 닫기: 미리보기 종료
4. 주의사항
- 읽기 전용 미리보기입니다 — 실제 반영은 별도 절차입니다.
- 이 프로젝트에 업로드된 설계내역서 문서가 있어야 목록에 나옵니다.
