상단 툴바
캡처 기준
- 서버:
fiber-test.pinksky.kr - 캡처 버전: 테스트 서버 현재 버전 (본서버 반영 여부는 별도 확인)
1. 이 기능/버튼은 어디에 있나?
화면 최상단에 위치한 버튼 모음입니다.
상단 툴바 전체
이미지를 클릭하면 확대됩니다.
이미지를 클릭하면 확대됩니다.

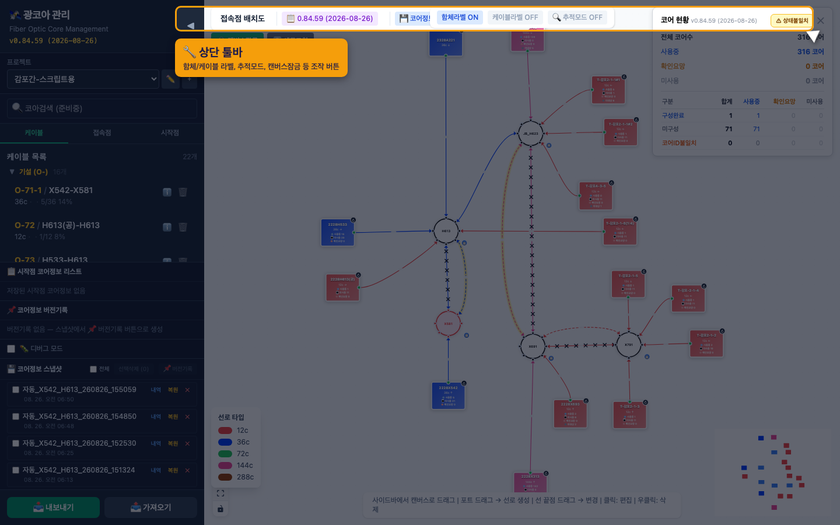

왼쪽에는 버전/저장 버튼들이 있고, 가운데에는 라벨/추적모드 토글이 있습니다.
상단 툴바 버튼 (강조)
이미지를 클릭하면 확대됩니다.
이미지를 클릭하면 확대됩니다.
2. 누르면 무슨 일이 일어나나?
| 버튼 | 누르면 |
|---|---|
| 📋 v? | 버전 변경 이력 모달이 열립니다. |
| 💾 코어정보 저장 | 현재 코어 연결 상태를 서버에 스냅샷으로 저장합니다. |
| 📍 시작점 정보 저장 | 현재 시작점+선번 정보를 서버에 스냅샷으로 저장합니다. |
| 🔓 캔버스해제 | 캔버스 잠금을 풉니다. 비밀번호는 3388입니다. |
| 🔄 새로고침 | 화면 데이터를 다시 불러옵니다. |
| 함체라벨 ON/OFF | 캔버스 위 함체 이름을 표시하거나 숨깁니다. |
| 케이블라벨 ON/OFF | 캔버스 위 케이블 이름을 표시하거나 숨깁니다. |
| 🔍 추적모드 OFF/ON | 코어 추적 모드를 켜거나 끕니다. |
3. 필요한 입력/조건
- 코어정보 저장/시작점 정보 저장 시 라벨 입력창이 뜹니다. 비어 있으면 저장되지 않습니다.
- 캔버스해제는 비밀번호를 입력해야 합니다.
- 추적모드 ON 상태에서 캔버스를 클릭하면 경로 추적이 동작합니다.
4. 결과/출력
- 저장 완료 시
alert메시지가 표시됩니다. - 라벨 ON/OFF, 추적모드는 즉시 캔버스에 반영됩니다.
5. 주의사항 / 흔한 실수
- 캔버스를 편집하려면 반드시 🔓 캔버스해제를 눌러야 합니다.
- 비밀번호를 틀리면 오류 메시지가 나옵니다.
- 추적모드를 켜면 케이블/함체 클릭 시 추적이 우선합니다.
