코어 현황 도면
캡처 기준
- 서버: fiber-test.pinksky.kr
- 캡처 버전: 테스트 서버 현재 버전 (본서버 반영 여부는 별도 확인)
1. 이 기능/버튼은 어디에 있나?
함체의 📋 코어연결 도면 버튼을 누르면 열리는 모달 중앙에 코어 현황 도면이 표시됩니다.
2. 전체 흐름 (단계별 슬라이드)

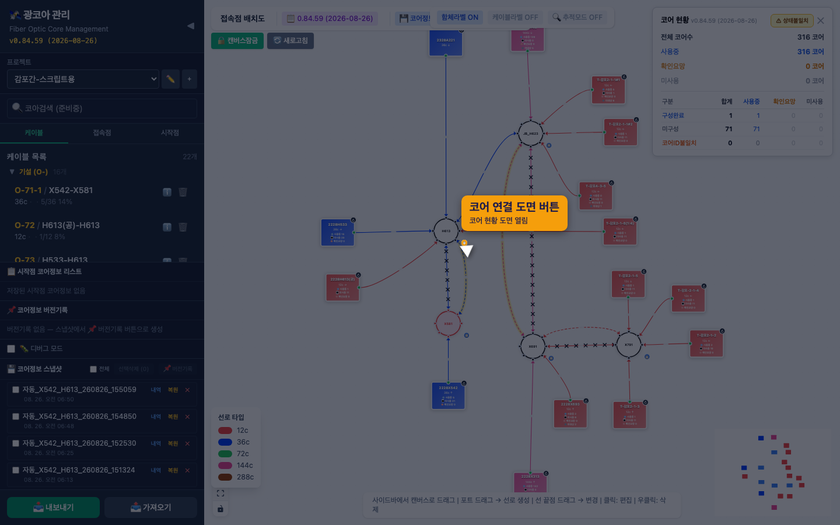

① 코어연결 도면 버튼
코어연결 도면 버튼
이미지를 클릭하면 확대됩니다.
이미지를 클릭하면 확대됩니다.
함체 노드의 📋 코어연결 도면 버튼을 누릅니다.

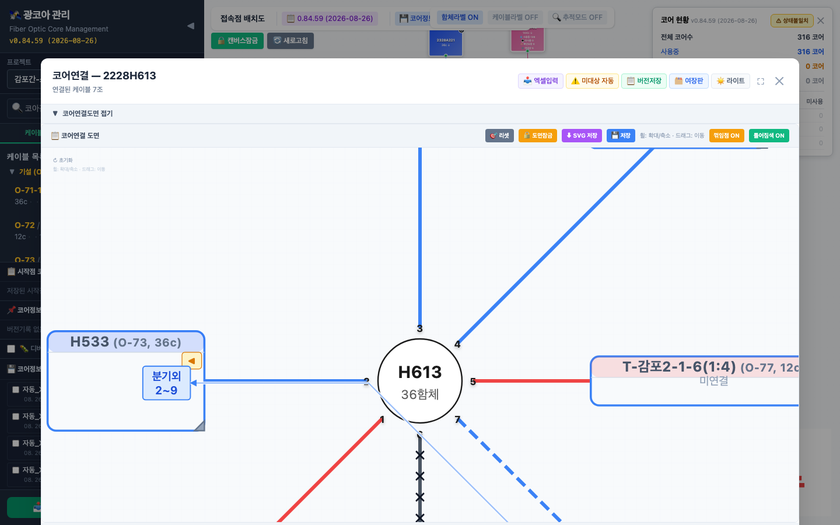

② 코어 현황 도면
코어 현황 도면
이미지를 클릭하면 확대됩니다.
이미지를 클릭하면 확대됩니다.
선택한 함체/케이블의 코어 연결 상태를 HTML 도면으로 보여줍니다. 선번·연결 상태·직결/틀어짐/미대상 색상을 한눈에 확인할 수 있습니다.
3. 화면 구성
- A/B 케이블 영역: 각 케이블의 선번과 상태
- 중앙 연결 영역: 양쪽 선번이 어떻게 매핑되어 있는지
- 색상 설명: 파랑=직결, 녹색=틀어짐, 빨강=끊김, 회색=미대상/미사용
- 다크/라이트 모드 전환
4. 주의사항
- 도면만 보고 저장하지 마세요. 실제 매핑은 저장 버튼을 눌러야 반영됩니다.
- 도면과 실제 데이터가 다르면 새로고침 후 다시 확인하세요.
