여장판 배치
캡처 기준
- 서버: fiber-test.pinksky.kr
- 캡처 버전: 테스트 서버 현재 버전 (본서버 반영 여부는 별도 확인)
1. 이 기능/버튼은 어디에 있나?
캔버스에서 함체(접속점) 노드를 클릭하면 열리는 수용화면에서 여장판을 배치합니다.
2. 전체 흐름 (단계별 슬라이드)

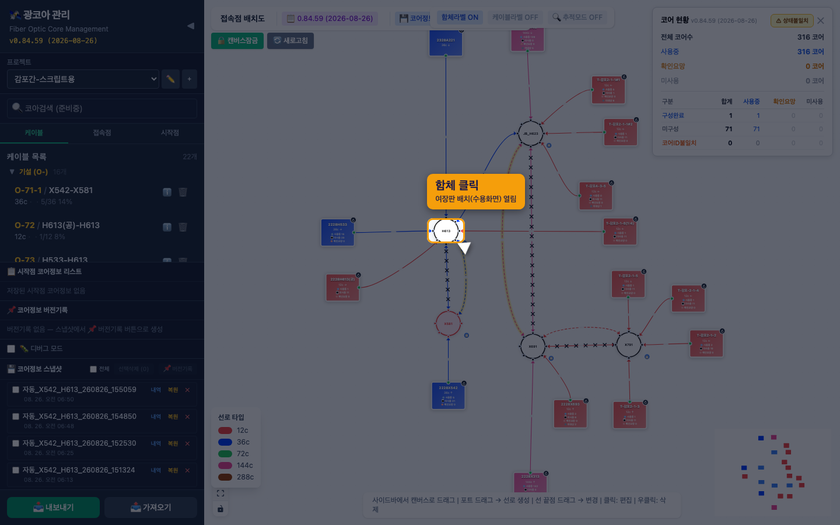

① 함체 클릭
함체 클릭
이미지를 클릭하면 확대됩니다.
이미지를 클릭하면 확대됩니다.
여장판을 배치할 함체 노드를 클릭합니다.

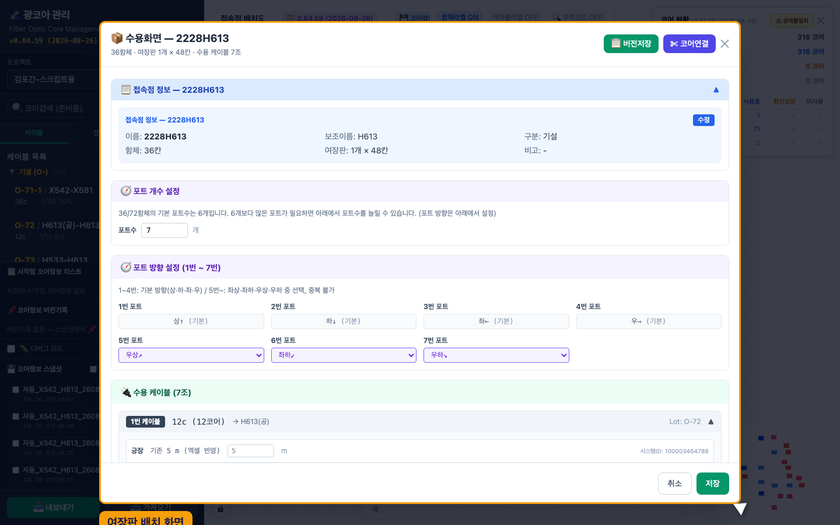

② 여장판 배치 화면
여장판 배치 화면
이미지를 클릭하면 확대됩니다.
이미지를 클릭하면 확대됩니다.
함체의 여장판/포트 배치 화면이 열립니다. 여장판별로 포트를 지정할 수 있습니다.

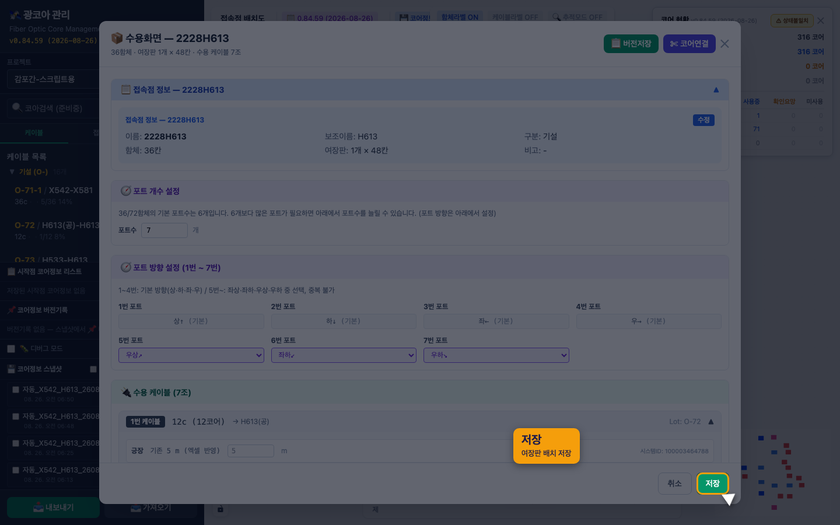

③ 저장
저장
이미지를 클릭하면 확대됩니다.
이미지를 클릭하면 확대됩니다.
배치를 마치고 저장을 누르면 반영됩니다.
3. 할 수 있는 일
- 자동 배치: 여장판을 자동으로 배치합니다.
- 여장판별로 케이블/포트를 지정합니다.
- 저장: 배치 결과를 서버에 반영합니다.
4. 주의사항 / 흔한 실수
- 함체의 여장판 수(함체종류 기준)를 초과해 배치할 수 없습니다.
- 저장 전 배치 상태를 확인하세요.
