코어 연결 모달
캡처 기준
- 서버: fiber-test.pinksky.kr
- 캡처 버전: 테스트 서버 현재 버전 (본서버 반영 여부는 별도 확인)
1. 이 기능/버튼은 어디에 있나?
함체(접속점) 노드의 📋 코어연결 버튼을 누르면 열립니다. (함체 더블클릭으로도 열 수 있습니다)

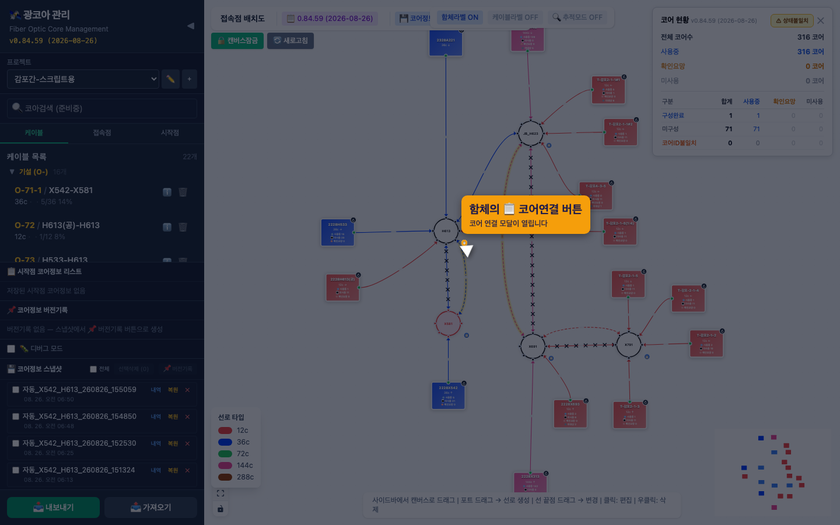

코어연결 버튼 (강조)
이미지를 클릭하면 확대됩니다.
이미지를 클릭하면 확대됩니다.
2. 전체 흐름 (단계별 슬라이드)
캔버스에서 시작해 두 케이블을 선택해 매핑하는 과정입니다.
① 코어연결 버튼 클릭
1단계 코어연결 버튼
이미지를 클릭하면 확대됩니다.
이미지를 클릭하면 확대됩니다.
함체 노드의 📋 코어연결 버튼을 누릅니다.
② 코어 연결 모달 열림

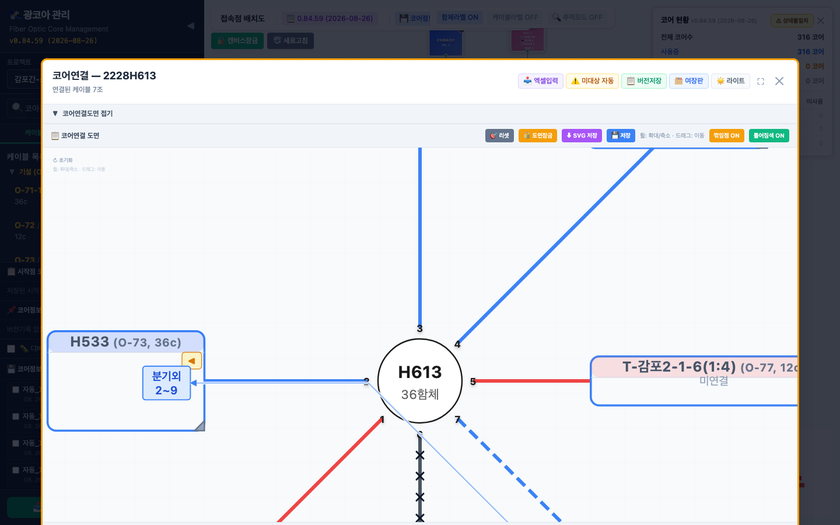

2단계 코어 연결 모달
이미지를 클릭하면 확대됩니다.
이미지를 클릭하면 확대됩니다.
코어연결 — {함체명} 모달이 열립니다. 이 함체에 연결된 케이블들이 나열되고, A/B 케이블을 선택하여 매핑합니다. (여기서는 7조의 케이블이 연결되어 있습니다)
③ A 케이블 선택

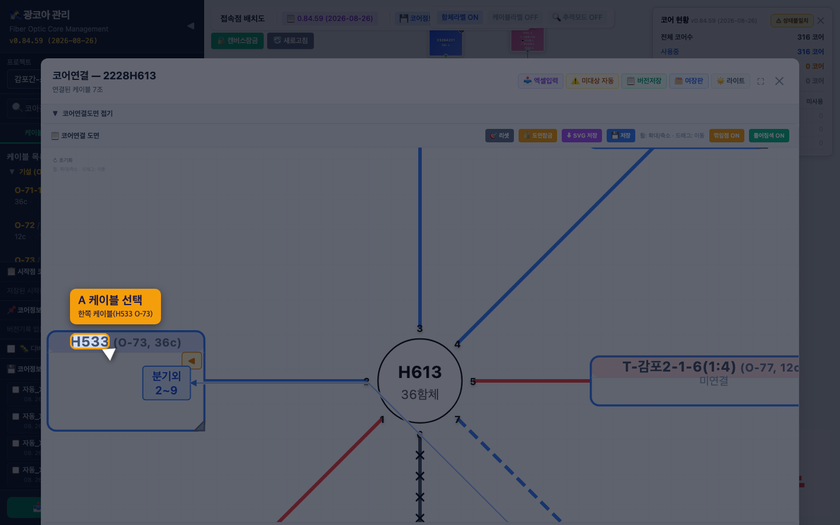

3단계 A 케이블 선택
이미지를 클릭하면 확대됩니다.
이미지를 클릭하면 확대됩니다.
연결할 한쪽(A) 케이블을 클릭합니다. 예: H533 (O-73, 36c).
④ B 케이블 선택

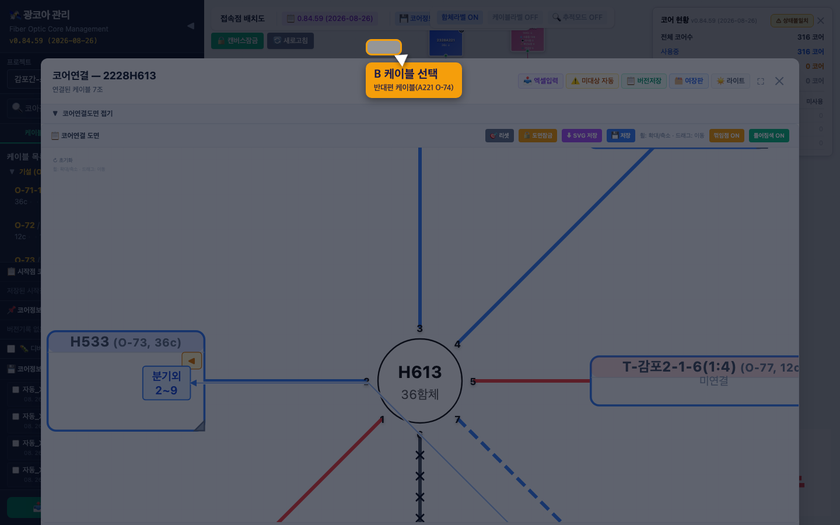

4단계 B 케이블 선택
이미지를 클릭하면 확대됩니다.
이미지를 클릭하면 확대됩니다.
반대편(B) 케이블을 클릭합니다. 예: A221 (O-74, 36c).
⑤ 매핑

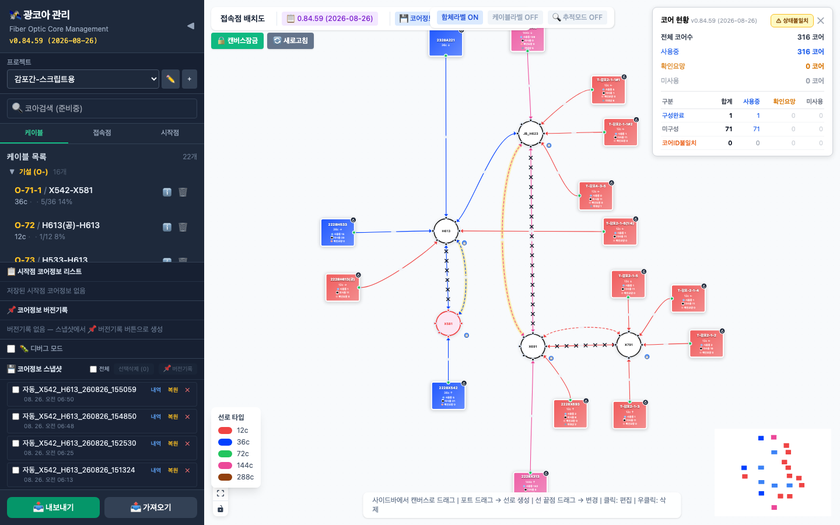

5단계 매핑
이미지를 클릭하면 확대됩니다.
이미지를 클릭하면 확대됩니다.
A/B를 선택하면 두 케이블 사이의 직결/틀어짐 매핑 화면이 열립니다. 같은 선번은 직결, 다른 선번은 틀직으로 연결하고, 미대상은 연결하지 않습니다.
3. 화면 구성
- 케이블 선택: A/B 각각 연결된 케이블 중 선택
- 직결 영역: 같은 선번끼리 1:1 연결
- 틀직 영역: A 선번 ≠ B 선번으로 연결
- 미대상 영역: 연결하지 않을 선번 지정
- 도면 보기: 현재 매핑 상태를 도면으로 확인
- ⚠️ 미대상 자동: 매핑 안 된 선번을 미대상으로 자동 지정
- 📥 KT 엑셀 가져오기: 엑셀로 매핑 일괄 등록
- 💾 저장: 접속 정보를 서버에 저장
4. 필요한 입력/조건
- 접속할 두 케이블이 모두 함체에 연결되어 있어야 합니다.
- 틀직 입력 시 A 선번과 B 선번을 각각 지정합니다.
- 직결은 연속된 구간을 범위로 입력할 수 있습니다.
5. 주의사항 / 흔한 실수
- 저장 전에 반드시 도면이나 미리보기로 매핑 상태를 확인하세요.
- 틀직이 존재하면 직결의 반대편 코어는 미접속 처리됩니다.
- 미대상으로 지정한 선번은 추적/판정에서 회색으로 표시됩니다.
