케이블 생성

캡처 기준

• 서버: fiber-test.pinksky.kr
• 캡처 버전: 테스트 서버 현재 버전 (본서버 반영 여부는 별도 확인)

1. 이 기능/버튼은 어디에 있나?

캔버스의 잠금이 해제된 상태에서, 두 포트(함체/시작점)를 드래그 연결하면 케이블 설정 모달이 열립니다.

2. 누르면 무슨 일이 일어나나?

1. 드래그로 두 포트를 연결하면 케이블 설정 모달이 뜹니다.
2. 선종(코어수), Lot 번호, 구분(기설/신설/철거)을 선택합니다.
3. 기설/철거인 경우 선로 ID를 직접 입력할 수 있습니다. 비워두면 자동 할당됩니다.
4. 설정 완료 → 수용화면 버튼을 누르면 케이블이 생성됩니다.

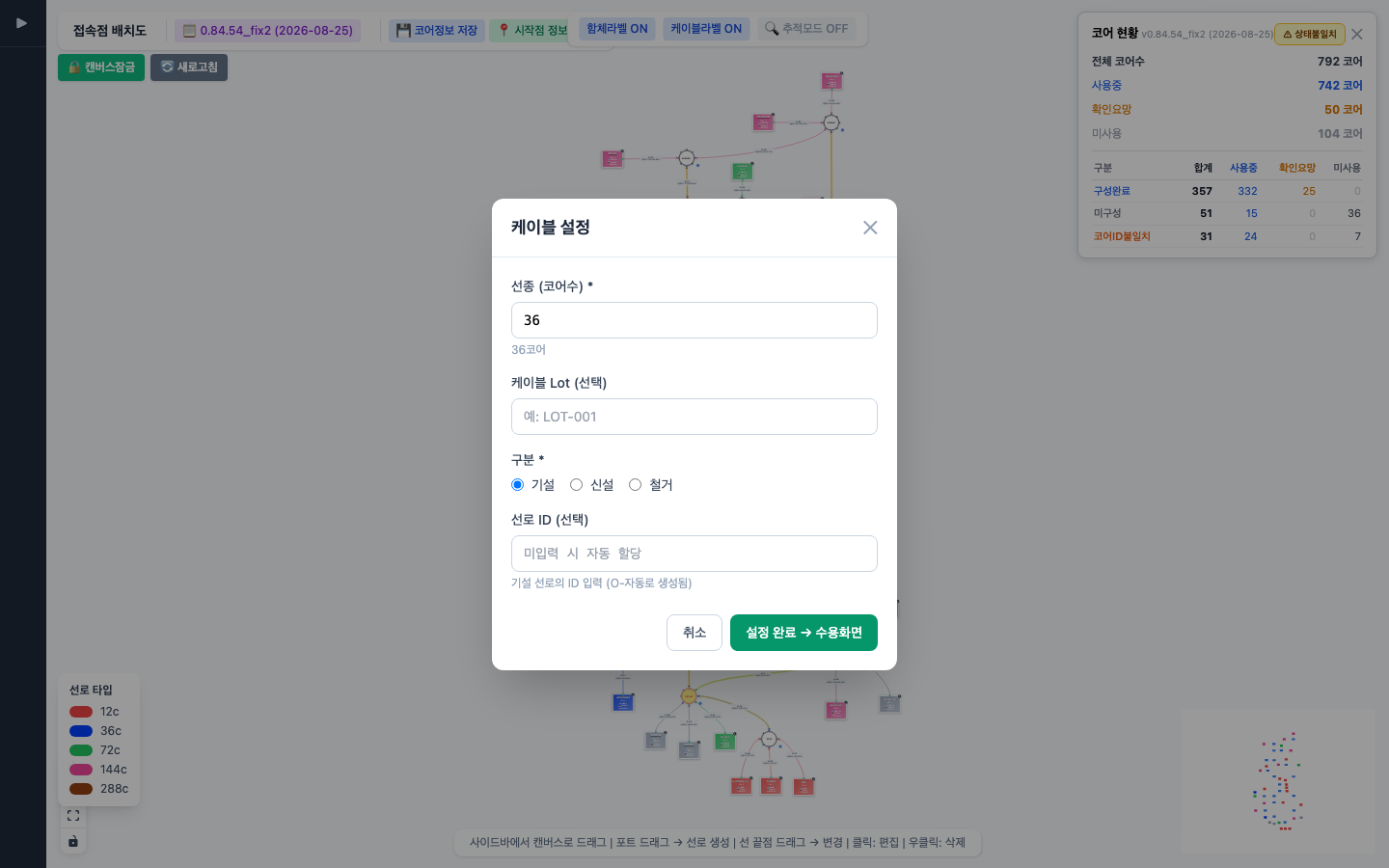

케이블 설정 모달
이미지를 클릭하면 확대됩니다.

2.1. 케이블 생성 과정

캔버스에서 두 함체(또는 시작점)의 핸들을 드래그로 연결하면 케이블 설정 모달이 뜹니다.

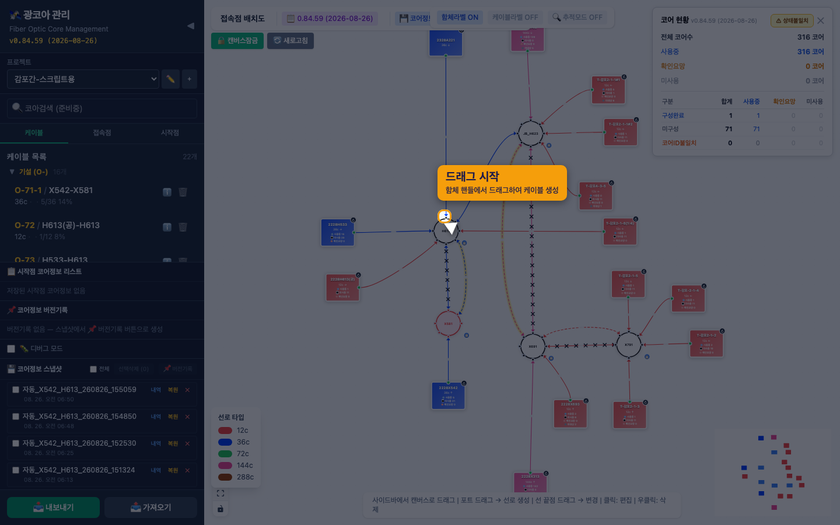

① 드래그 시작 — 출발 함체의 핸들(●)에서 마우스를 누르고

드래그 시작
이미지를 클릭하면 확대됩니다.

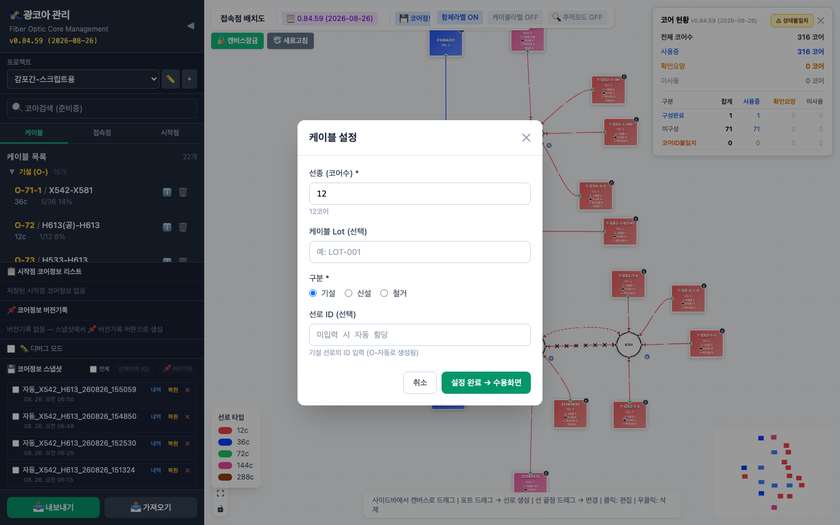

② 드래그 완료 — 연결할 함체 핸들까지 끌어당깁니다

드래그 완료
이미지를 클릭하면 확대됩니다.

그 다음 케이블 설정 모달에서 선종·구분(기설/신설/철거)·Lot을 입력하고 설정 완료 → 수용화면을 누르면 케이블이 생성됩니다.

3. 필요한 입력/조건

• 캔버스가 해제 상태여야 합니다.
• 연결할 두 포트가 있어야 합니다.
• 선종은 숫자만 입력하면 144c 형태로 변환됩니다.
• 기설은 O-, 신설은 N-, 철거는 D- 접두사가 붙습니다.

4. 결과/출력

• 케이블이 생성되면 케이블 목록에 추가됩니다.
• 캔버스에 선로가 그려집니다.

5. 주의사항 / 흔한 실수

• 캔버스가 잠금 상태면 드래그 연결이 안 됩니다.
• 철거는 기존 선로 ID를 입력해야 의미가 있습니다.
• Lot 번호는 선택사항입니다.

6. 연관 메뉴얼

• 케이블 목록
• 케이블 선번 편집
• 코어 연결 모달
