자동 코어접속
캡처 기준
- 서버: fiber-test.pinksky.kr
- 캡처 버전: 테스트 서버 현재 버전 (본서버 반영 여부는 별도 확인)
1. 이 기능/버튼은 어디에 있나?
캔버스에서 시작점(코어가 시작되는 노드) 을 클릭하면 열리는 📋 시작점 모달 상단에 🤖 자동접속 버튼이 있습니다.
이미지를 클릭하면 확대됩니다.
2. 전체 흐름 (단계별 슬라이드)
아래 10장을 순서대로 따라가면 전체 흐름이 한눈에 들어옵니다. 각 이미지의 노란 라벨이 누를 버튼이고, 이미지 아래가 해당 단계 설명입니다. (클릭하면 확대)

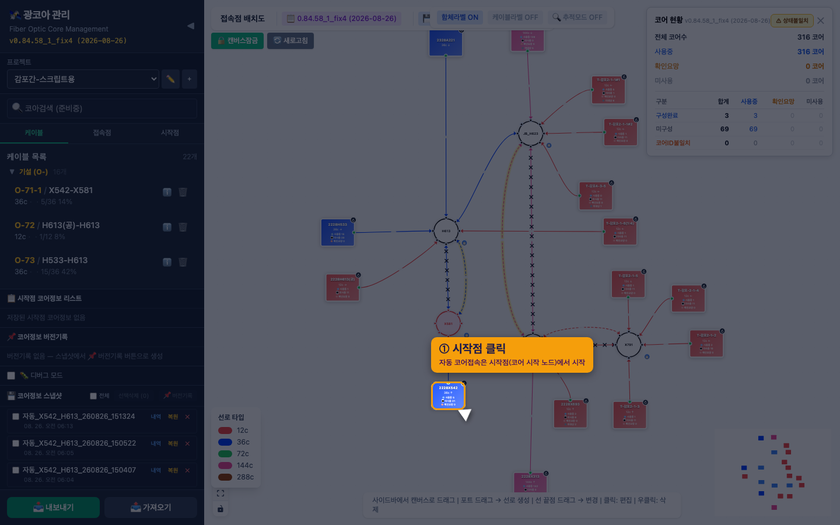

① 시작점 클릭
이미지를 클릭하면 확대됩니다.
캔버스에서 시작점(코어가 시작되는 사각박스 노드)을 클릭합니다. 자동 코어접속은 여기서 시작됩니다.

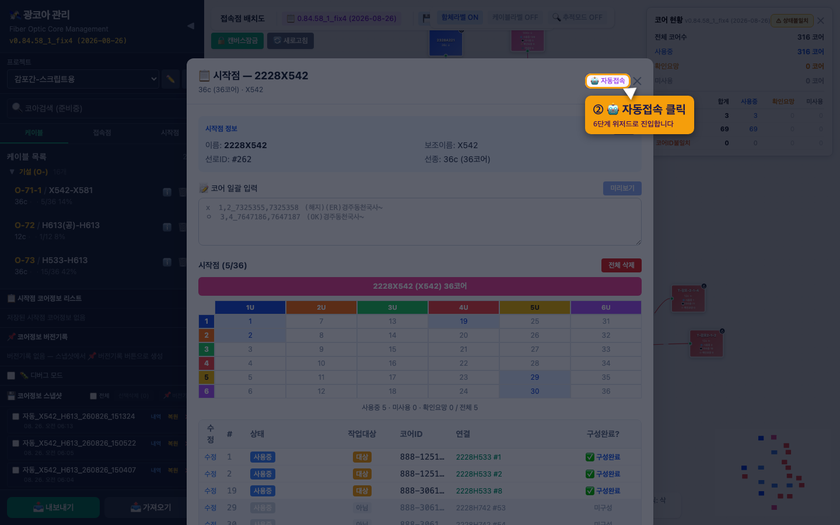

② 자동접속 클릭
이미지를 클릭하면 확대됩니다.
시작점 모달 상단의 🤖 자동접속 버튼을 누르면 6단계 위저드로 진입합니다.

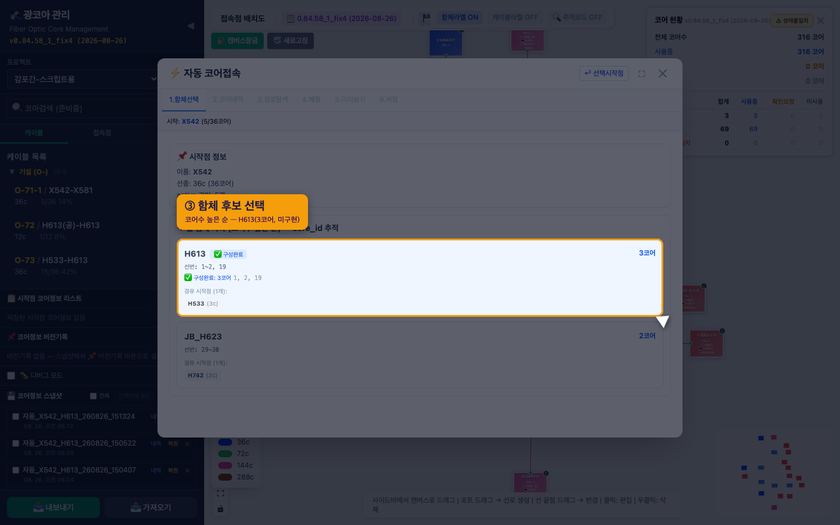

③ 함체 후보 선택
이미지를 클릭하면 확대됩니다.
1.함체선택 — 시작점 코어가 도달할 수 있는 끝 함체 후보가 코어수 높은 순으로 나옵니다. 예: H613(3코어, 미구현). 후보를 클릭합니다.

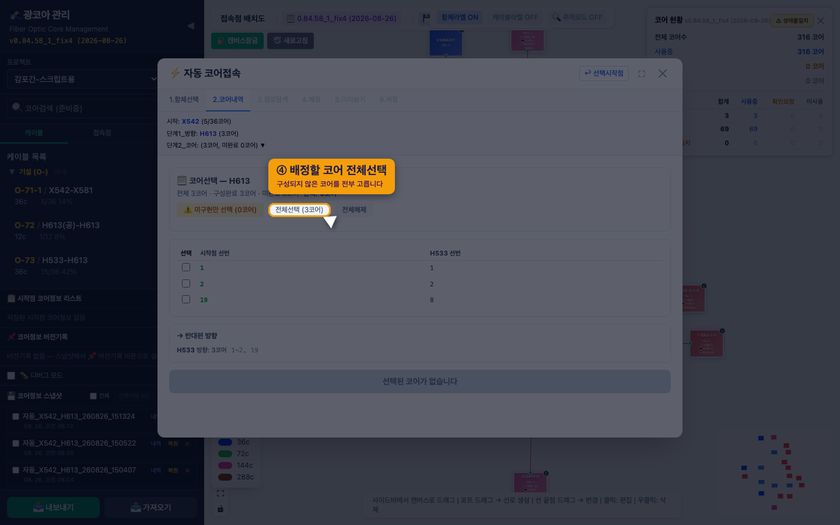

④ 배정할 코어 전체선택
이미지를 클릭하면 확대됩니다.
2.코어내역에서 배정할 코어 선번을 고릅니다. 전체선택으로 구성되지 않은 코어를 모두 선택합니다.

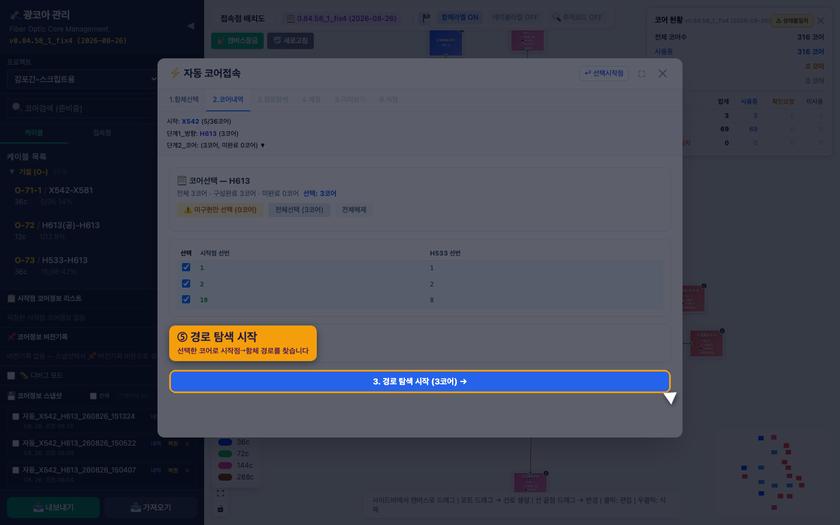

⑤ 경로 탐색 시작
이미지를 클릭하면 확대됩니다.
선택한 코어로 3. 경로 탐색 시작 버튼을 누릅니다. 시작점 → 선택함체까지의 경로를 찾습니다.

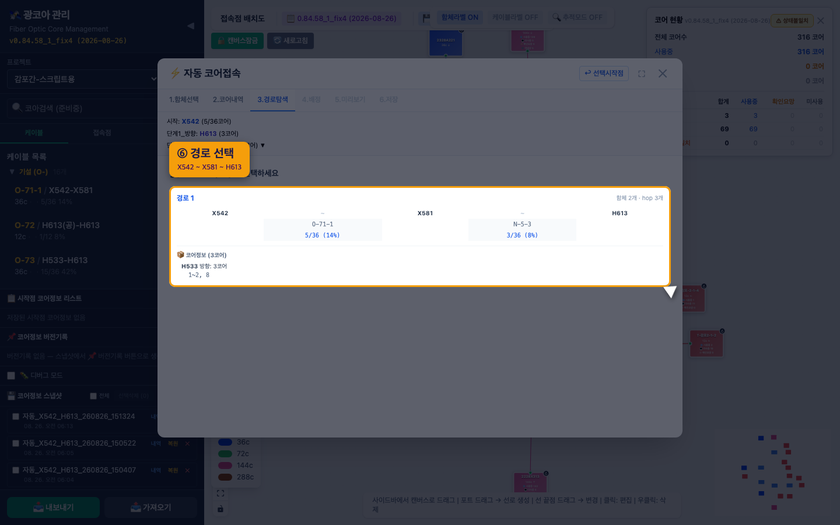

⑥ 경로 선택
이미지를 클릭하면 확대됩니다.
3.경로탐색 결과(경로 1, 경로 2…) 중 하나를 선택합니다. 예: X542 ~ X581 ~ H613.

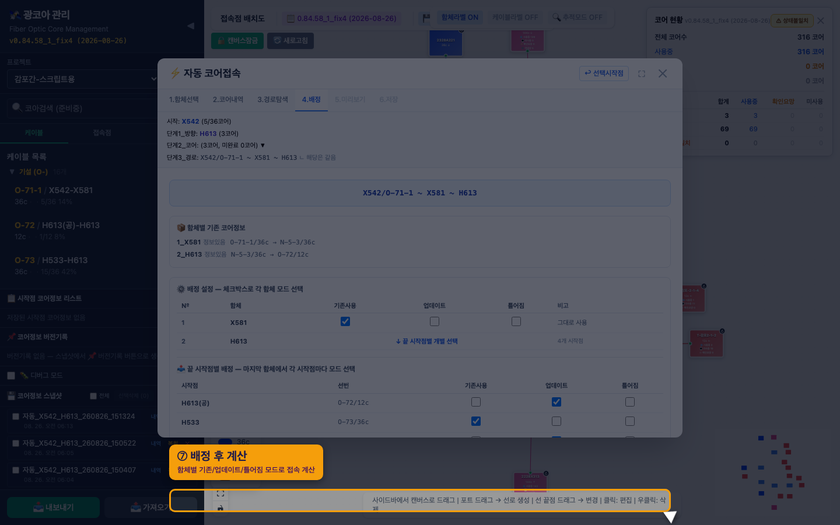

⑦ 배정 후 계산
이미지를 클릭하면 확대됩니다.
4.배정에서 경로상 각 함체의 모드(기존사용/업데이트/틀어짐)를 확인하고 🔧 계산 및 미리보기를 누릅니다.

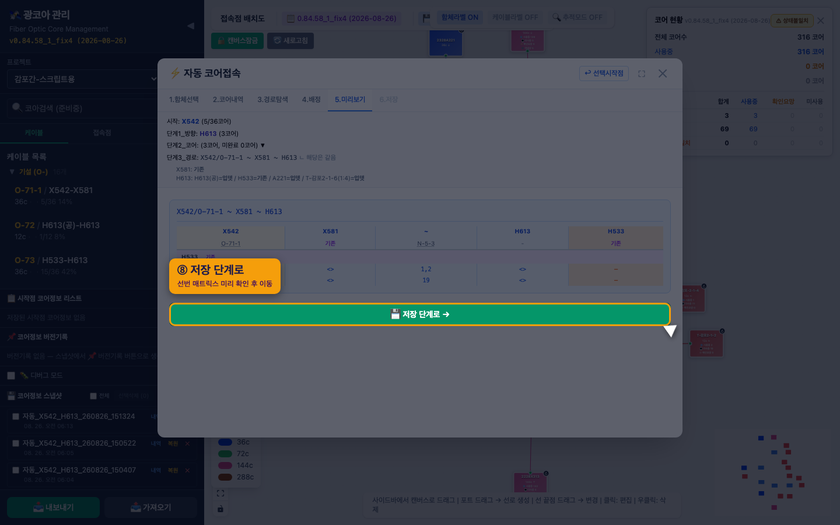

⑧ 저장 단계로
이미지를 클릭하면 확대됩니다.
5.미리보기에서 선번 매트릭스를 확인한 뒤 💾 저장 단계로를 누릅니다.

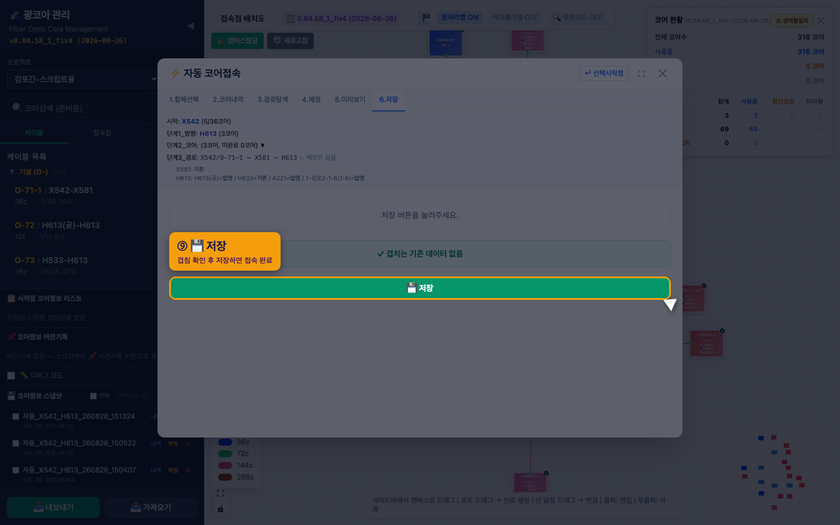

⑨ 저장
이미지를 클릭하면 확대됩니다.
6.저장에서 기존 데이터와 겹침을 확인하고 💾 저장을 누르면 접속이 등록됩니다.

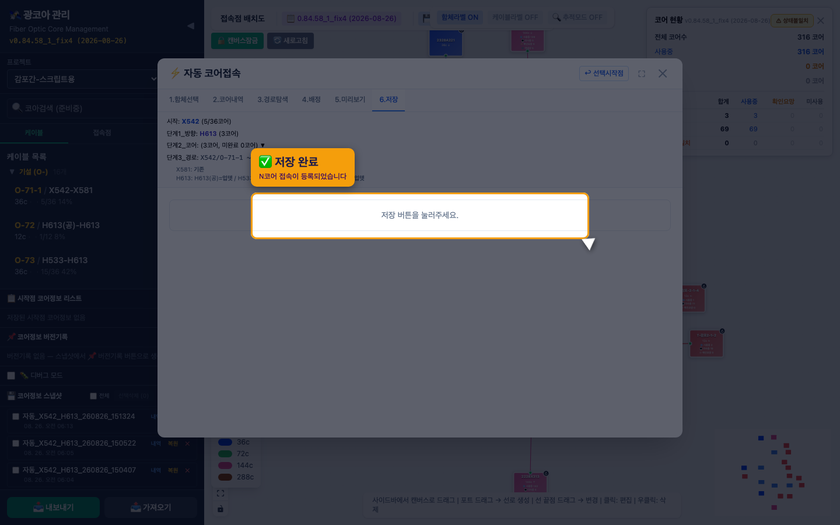

⑩ 저장 완료
이미지를 클릭하면 확대됩니다.
✅ 저장 완료 (N코어 저장됨) 가 표시됩니다. 다음 방향 또는 🗂 수용화면으로 이어집니다.
3. 자주 보는 팝업 / 경우의 수
진행하면서 상태에 따라 나타나는 주요 화면들입니다.

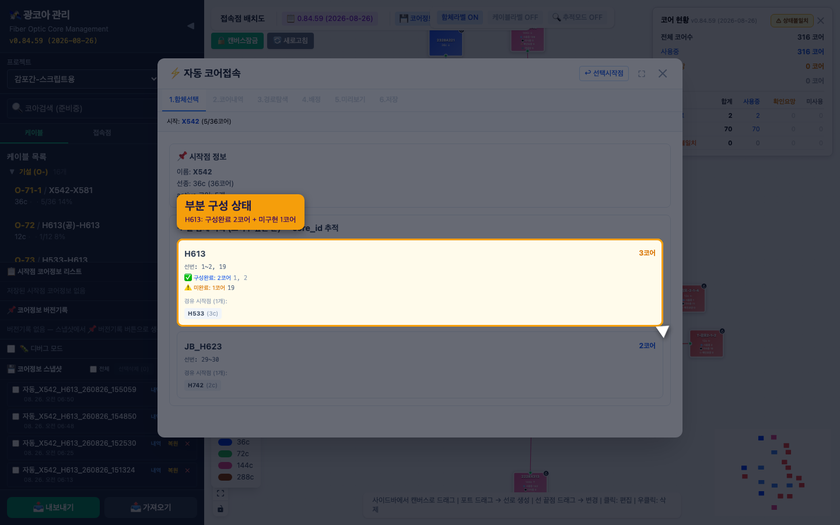

① 부분 구성 (구성완료 + 미구현 혼합)
이미지를 클릭하면 확대됩니다.
함체에 구성완료 코어와 미구현 코어가 함께 있으면, 후보를 클릭할 때 "미구현 N코어만 계산합니다" 확인 팝업이 뜹니다.
이미지를 클릭하면 확대됩니다.
확인하면 미구현 코어만 자동 선택되어 계산됩니다. 이미 구성된 코어는 건드리지 않습니다.

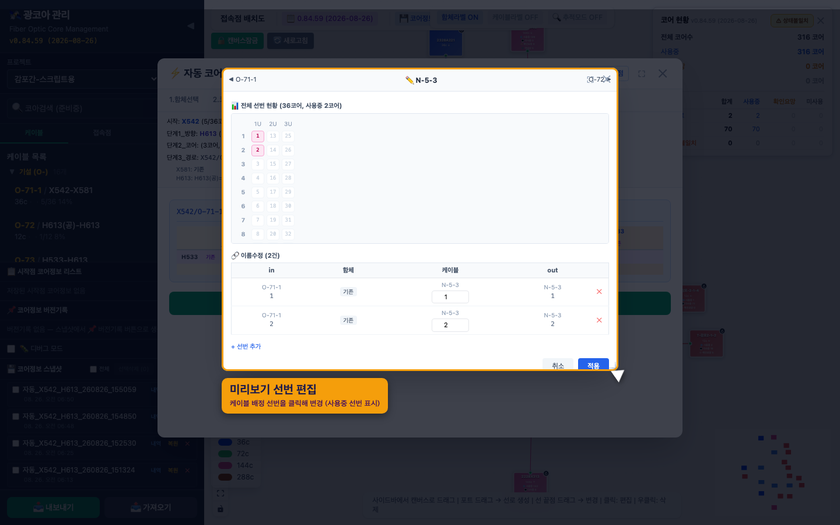

② 미리보기에서 선번 바꾸기
이미지를 클릭하면 확대됩니다.
5.미리보기에서 케이블의 배정 선번을 클릭하면 선별 편집 팝업이 열립니다. 사용중 선번이 표시되어 겹치지 않는 값으로 바꿀 수 있습니다.

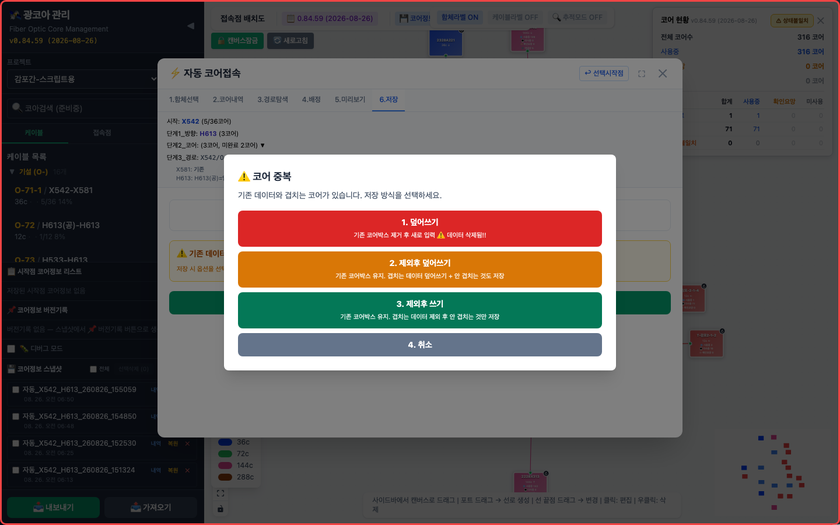

③ 겹치는 코어 (코어 중복) 팝업
이미지를 클릭하면 확대됩니다.
저장 시 기존 데이터와 겹치는 코어가 있으면 코어 중복 팝업이 뜹니다. 덮어쓰기 / 제외후 덮어쓰기 / 제외후 쓰기 / 취소 중 선택합니다.
4. 6단계 위저드 한눈에 보기
| 단계 | 탭 | 내용 |
|---|---|---|
| 1 | 함체선택 | 도달 가능한 끝 함체 후보(코어수 높은 순) |
| 2 | 코어내역 | 배정할 코어 선번 선택 (전체선택/미구현만) |
| 3 | 경로탐색 | 시작점→함체 경로 선택 |
| 4 | 배정 | 각 함체 모드(기존/업데이트/틀어짐) 설정 → 계산 |
| 5 | 미리보기 | 선번 매트릭스로 결과 확인 |
| 6 | 저장 | 겹침 확인 후 저장 → 접속 완료 |
5. 필요한 입력/조건
- 시작점의 코어가 반대편 시작점까지 연결되는 함/케이블 구조가 있어야 합니다.
- 배정할 코어를 1개 이상 선택해야 경로 탐색이 진행됩니다.
6. 주의사항 / 흔한 실수
- 구성완료 코어는 배정에서 제외되어, 실수로 재구성하는 것을 막습니다.
- 저장 전 미리보기로 선번 매핑을 꼭 확인하세요 — 겹치는 코어가 있으면 저장 단계에서 경고가 뜹니다.
- 데이터 삭제가 수반되는 덮어쓰기는 신중히 선택하세요.
